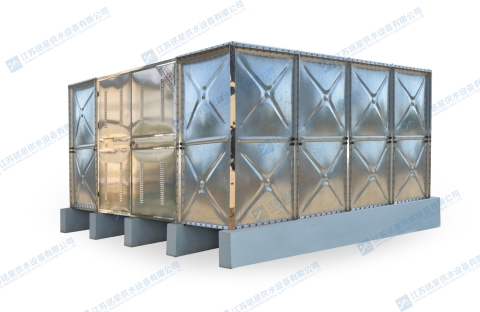

箱泵一體化消防穩壓供水設備是為了解決臨時高壓消防給水系統之高位消防水箱設置高度滿足不了該系統最不利點靜水壓力要求的需要，設計編制了為消防專用的箱泵一體化消防穩壓設備。其由不銹鋼水箱（裝配式或焊接式）、泵房、旋流防止器、隔膜式氣壓罐、水泵、電控箱、儀表、管道及附件等組成。該設備水箱設計容量為初期消防用水量。

　　一、設備有關技術參數

　　1、氣壓水罐工作壓力：0.6MPa。

　　2、氣壓水罐的消防有效儲水容積150L。

　　3、氣壓水罐的的緩沖水容積壓差為0.02~0.03Mpa，穩壓水容積壓差為0.05~0.06MPa。

　　4、工作壓力比： αb值為0.6~0.85。

　　5、箱體有效容積：6m3、12 m3、18 m3、36 m3、50 m3、100 m3。

　　二、設備設計原理

　　1、使消防給水管道系統最不利點始終保持消防所需壓力；

　　2、使氣壓水罐內始終儲有不小于150L消防水量。利用氣壓水罐所設定的P1、P2、PS1、PS2運行壓力，控制水泵運行工況，達到穩壓的功能。P1為最不利點消防所需壓力(MPa），P2為消防泵啟動壓力所對應的穩壓設備壓力(MPa）， PS1為穩壓泵起泵壓力(MPa）， PS2為穩壓泵停泵壓力 (MPa），箱體保證初期補救用水量。

　　三、運行控制全過程

　　根據計算求得消火栓系統或自動噴水滅火系統中最不利點所需的消防壓力P1，作為氣壓水罐的充氣壓力。通過計算所選定的氣壓水罐規格及αb值，求得P2，并設定PS1=P2+(0.02~0.03)，PS2=PS1+(0.05~0.06)。平時管道系統如有滲漏等泄壓情況，控制穩壓水泵不斷補水穩壓，在PS1、PS2(啟動 停止）反復運行。一旦有火情，消防管道系統大量缺水，消防水箱出水管上流量開關閉合，啟動消防泵運行。

　　四、設備分類

　　根據設備穩壓泵組套數分為Ⅰ型和Ⅱ型。

　　五、設備性能

　　1、箱泵一體化消防穩壓供水設備的電控系統具有自動、手動功能，并與消防控制中心或消防泵房聯動。

　　2、兩臺穩壓水泵一用一備，輪流工作，自動切換，交替運行。

　　3、平時使消防管網處于高壓狀態，并保持罐內儲存一定水量，由于泄漏等原因，系統壓力下降到PS1時，1號泵自動啟動，水壓上升至PS2時停泵，下次壓力又下降到PS1時，2號泵自動啟動，如此交替運行，使系統壓力始終保持在PS1和PS2之間。

　　4、一旦有火情發生，流量開關輸出信號自動啟動消防泵。

　　5、具有就地顯示和遠程顯示正常液位以及高低水位報警功能。

　　6、安裝周期短。

　　7、節省空間，無需建泵房，節省投資。

　　8、節能環保：該產品可二次利用和再生，符合國家環保標準規定，并且噪音小。

　　9、維護檢修方便。

　　六、適用范圍

　　箱泵一體化消防穩壓供水設備適用于多層和高層建筑工程有穩壓設施要求的消火栓給水系統及濕式自動噴水滅火系統等各類消防給水系統。

　　消火栓系統：水槍每股流量為2.5L/s、5L/s,充實水柱長度為7m、10m、13m。

　　自動噴水系統：每個噴頭流量為1.0L/s,噴頭壓力為0.1MPa。

　　設備的環境溫度宜為5℃~40℃。

　　七、設計依據

　　《高層民用建筑設計防火規范》（簡稱《高規》）GB50045-95（2005版）

　　《氣壓給水設計規范》CECS76:95

　　《建筑設計防火規范》GB50016-2006

　　《固定消防給水設備》GB27898.3-2011

　　《消防增壓穩壓設備選用與安裝》（隔膜式氣壓罐）98S205

　　《消防給水及消火栓系統技術規范》GB50974-2014

　　《通用用電設備配電設計規范》GB 50055-2011

　　《低壓配電設計規范》GB 50054-2011

　　《建筑給水排水設計規范》GB50015-2003（2009）

　　蘇S08-2015 江蘇省《箱泵一體化泵站設計圖集》

　　箱泵一體化消防穩壓供水設備說明

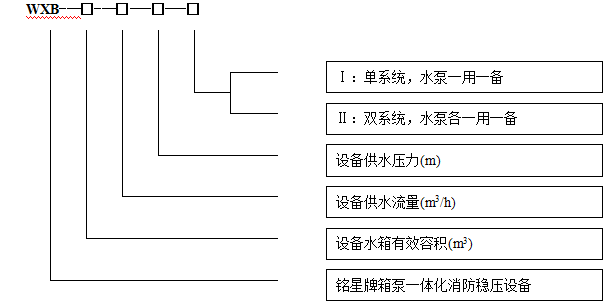

　　設備型號含義

　　示例：①WXB-6-3.6-30-Ⅰ ②WXB-18-3.6-30-Ⅱ

　　①表示：銘星牌箱泵一體化消防穩壓設備，設備水箱的有效容積為6m3,設備供水流量為3.6 m3/h，設備供水壓力30m，含一套穩壓泵組，一用一備。

　　②表示：銘星牌箱泵一體化消防穩壓設備，設備水箱的有效容積為18m3, 設備中每套穩壓泵組的供水流量皆為3.6 m3/h，設備中每套穩壓泵組的供水壓力皆為30m，含兩套穩壓泵組，每套泵組一用一備。

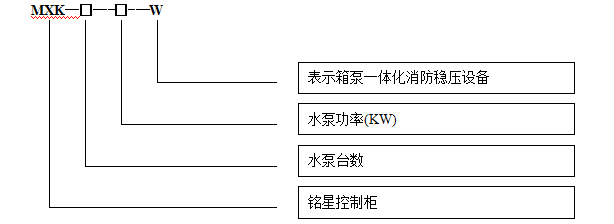

　　控制柜型號含義

　　示例：MXK—2—2.2—W

　　表示：銘星牌控制柜，水泵臺數2臺，水泵功率2.2KW，用于箱泵一體化消防穩壓設備。

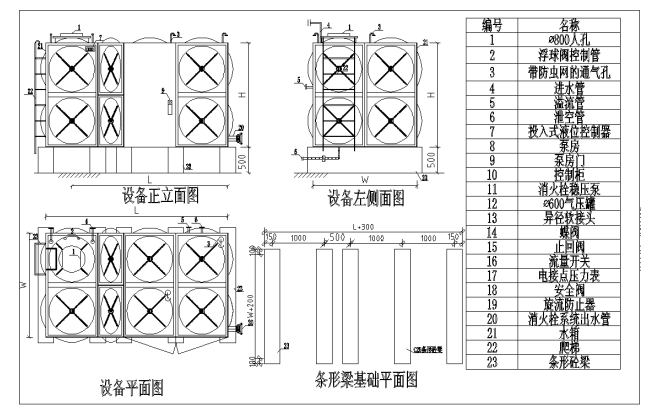

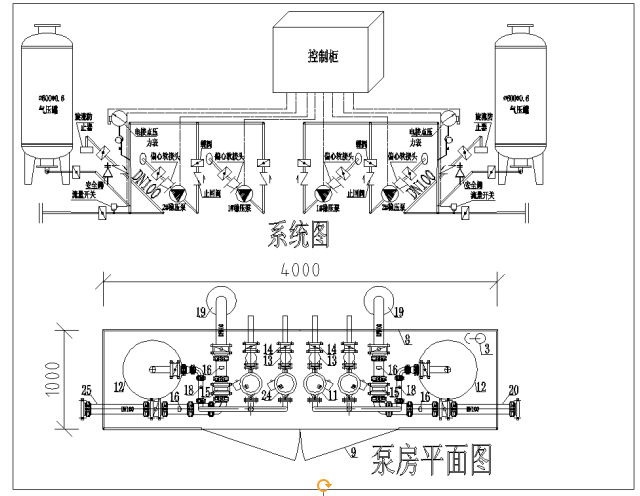

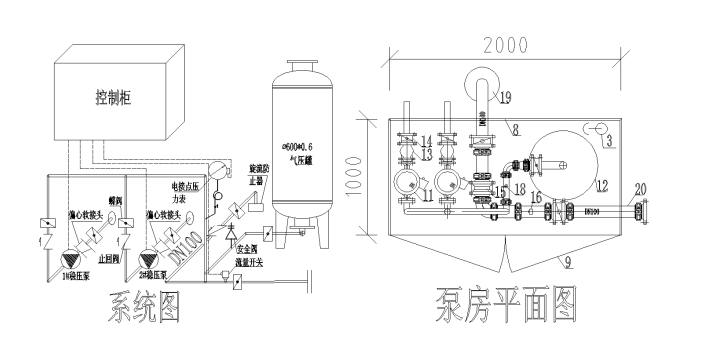

　　箱泵一體化消防穩壓供水設備示意圖

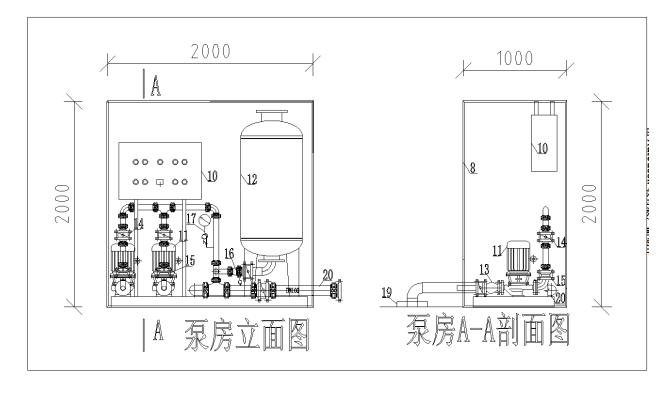

　　適用于單系統

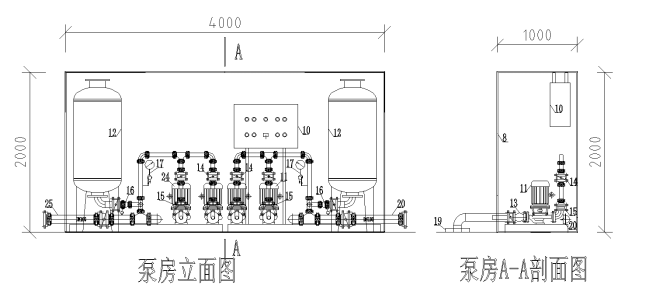

　　適用于雙系統合用

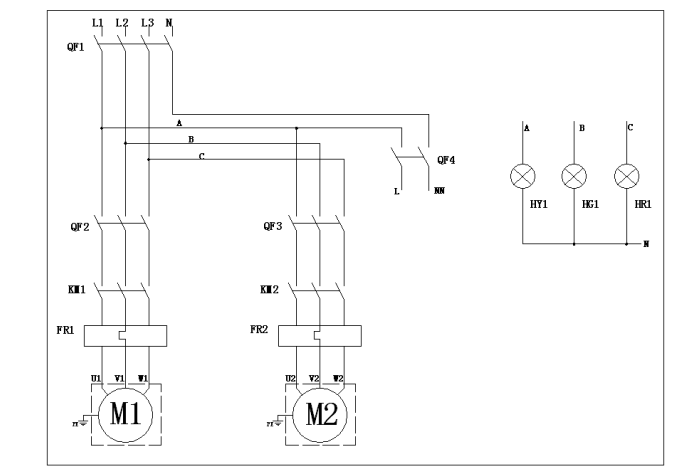

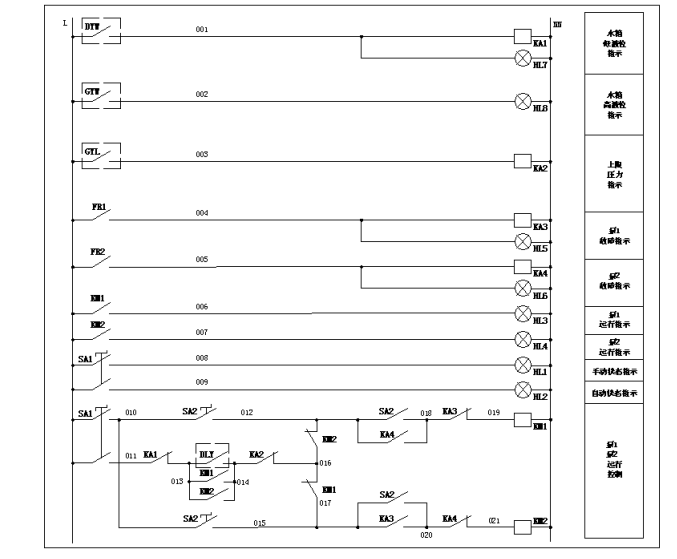

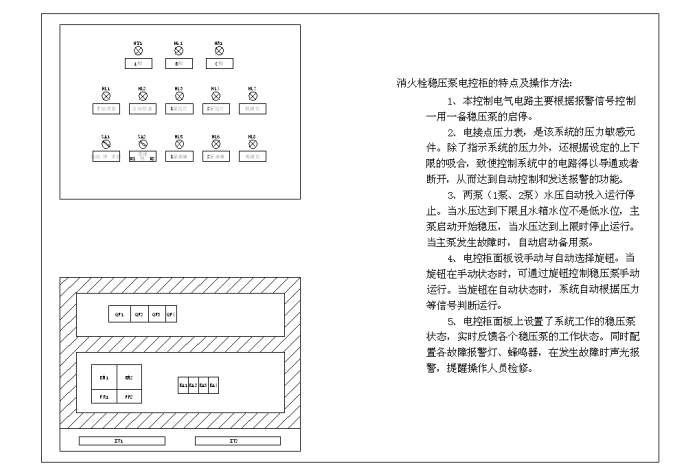

　　設備電氣設計說明（原理圖及說明、材料表）

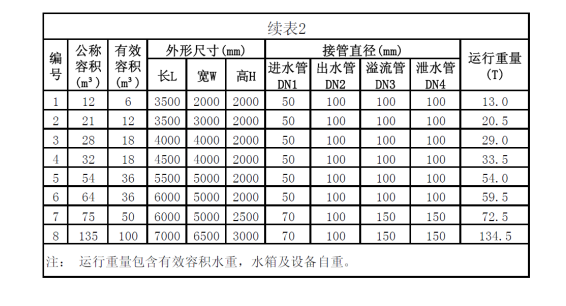

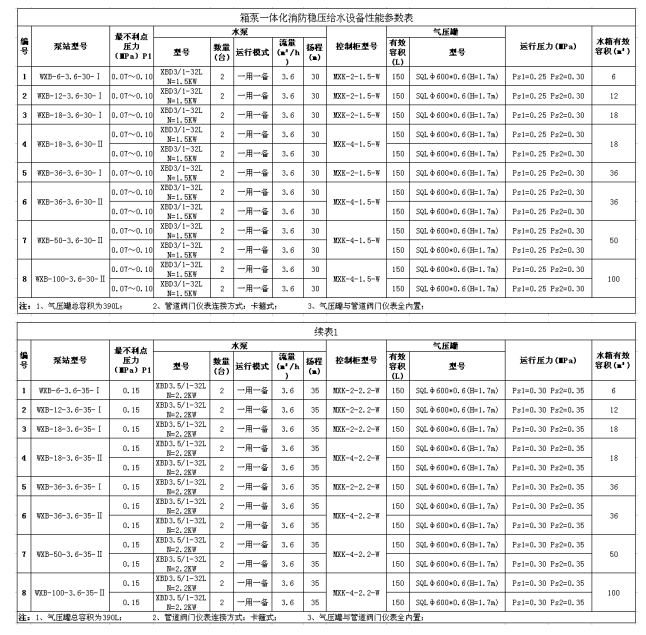

　　箱泵一體化消防穩壓給水設備性能參數表

　　流量開關設定值

　　A.消火栓系統

　　1.當每只消火栓流量Q=5L/s時，Q開=4L/s；

　　2.當每只消火栓流量Q=10L/s時，Q開=9L/s；

　　B.噴淋系統

　　每只噴淋頭的每秒流量-1L/s=流量開關設定值；

　　設備安裝、使用操作及檢查維護的說明與注意事項

　　設備安裝說明與注意事項

　　1. 消防穩壓給水設備安裝位置、進水管及出水管方向應符合設計要求；安裝時其四周應設檢修通道，其寬度不應小于0.7m，消防氣壓給水設備頂部至樓板或梁底的距離不得小于1.0m。

　　2. 安裝前，現要檢查設備安裝空間是否足夠，其次要檢查澆筑50mm厚的素砼墊層是否平整。設備材料運輸時注意保護，避免損壞。設備到現場須拆箱清點（泵房?jī)?nèi)設備會在出廠前就組裝好一個整體模塊，便于現場安裝，其余材料會在現場安裝完成）。管路連接與電控接線須對照?qǐng)D紙，核對無誤。設備安裝完后，須對設備調試與試運轉。包括水泵的啟停控制，各個閥門的開關，以及設備清洗、充水后的試運轉。

　　3. 安裝現場要做好安全防護措施工作，嚴格執行持證上崗，保持現場的清潔衛生，材料堆放整齊，垃圾倒放指定地點，杜絕火種根源，帶火作業必須嚴格按照安全操作規程執行。

　　4. 配管采用熱浸鍍鋅鋼管、熱浸鍍鋅無縫鋼管。

　　5. 設備采用一體化組合系列整體鋼支座支承。

　　6. 設備應設隔震措施。

　　7. 氣壓水罐設有泄水裝置，在管路系統上設安全閥、遠傳壓力表等附件。

　　8. 設備的外圍應有排水設施，便于維修時泄水或排除事故漏水。

　　9. 設備應進行整體水壓試驗，水壓強度試驗及嚴密性試驗，要求按現行有關規定執行。

　　10. 控制柜及設備必須接地。

　　設備操作流程說明及注意事項

　　1. 將消防系統與設備總出水口連接；

　　2. 接入電源（三相五線 380V*50Hz）;

　　3. 依次打開設備上所有蝶閥；

　　4. 依次擰出1#泵、2#泵的出水口上的排氣堵頭，排清空氣再擰緊；

　　5. 合上總斷路器，檢查三相電源；

　　6. 將控制箱面板上的轉換開關置于手動檔，分別按下1#、2#的啟動按鈕并檢查水泵旋轉的方向；

　　7. 將轉換開關置于自動擋，并調整設定壓力后設備進入正常工作狀態。

　　8. 運轉注意事項：

　　（1）設備運轉前先進行調試工作（由生產廠商負責），完成調試工作后，不準隨便拆卸氣壓水罐充氣嘴，以防漏氣。

　?。?）設備運轉期間，不需專人值班，但需定期巡檢。

　　設備檢查維護說明及注意事項

　　1. 只有受過培訓的專業人員，才能進行檢查和維護。

　　2. 設備檢查后不要將金屬導電物遺留在控制柜內或內部電氣元件上。

　　3. 用戶根據使用環境及日工作時間情況，每3個月或6個月對控制柜進行一次定期檢查維護。

　?。?）設備放置環境場所有無異常。

　?。?）各運轉功能是否正常。

　?。?）各儀表指示燈及內部元?dú)饧欠裾！?/span>

　　（4）輸入輸出及其它主電元件端子有無過熱變色、變形或螺絲松動。

　?。?）控制線端子螺絲是否松動。

　?。?）主線及控制線有無損傷和老化變色。

　　4. 每日應對穩壓泵的停泵啟泵壓力和啟泵次數等進行檢查和記錄運行情況；

　　5. 每月應對高位消防水箱的水位進行一次檢測；

　　6. 在冬天每天應對消防儲水設施進行室內溫度和水溫檢測，當結冰或室內溫度低于5℃時，應采取確保不結冰和室溫不低于5℃的措施；

　　7. 水箱在使用過程中，不得在水箱頂部放置其他笨重物品或設備，不要用硬物隨意敲打或圖畫水箱表面及管件，水箱的溢水口有進、排氣作用，不可堵塞。每年應檢查高位消防水箱的結構材料是否完好，發現問題時應及時處理。
