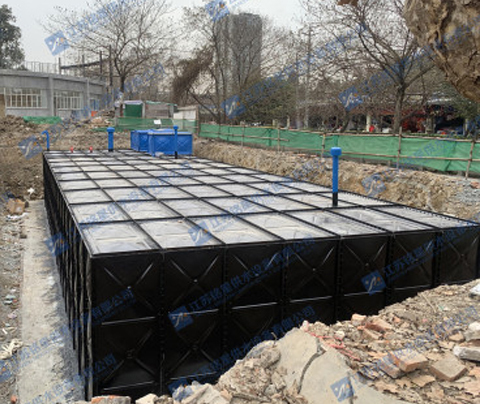

產品概述

　　埋地式箱泵一體化供水設備是我司自主研發的第二代新產品，簡稱智能型泵站，高新技術結晶、通過國家公安部消防總局檢測機構的檢測。該產品由裝配式復合不銹鋼水箱和消防給水設備組合而成。

　　產品特點

　　1您想消除傳統鋼筋混凝土水池和泵房給您帶來工期長、造價高、占用空間大、易滲漏、不衛生、易滋生藻類、不節能、不可二次再利用和拆裝、管理費用高、故障率高、維修費用高、可靠性差、使用壽命短等普遍存在的通病嗎?智能型泵站將為你解除上述的煩惱與痛苦，帶來福音。

　　2用新材料、新技術、新工藝研制成本高新技術專利產品。它集水池和泵房為一體，其構思新穎，設計合理，經數千家用戶使用。

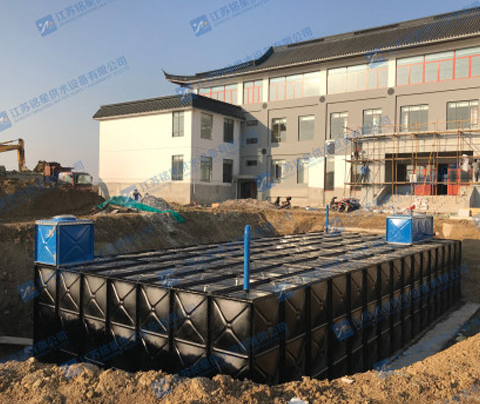

　　3地埋箱泵一體化泵站徹底解決了原來水箱占用大量土地的問題，埋在地下，地上可以做停車場或綠化。

　　4這款產品與市場上傳統的地埋水箱產品相比，具有以下幾個優勢：一是抗浮效果好。因?yàn)樵O(shè)計時通過將底板與箱體聯在一起，箱體重量抵消了地下水浮力。二是系統維護好，內部拉筋、泵站、管道，噴淋等各部運行正堂，無一損壞;三是結構更牢固。上面種草栽樹及?？科嚥皇苡绊憽Ｋ氖枪?jié)省了成本。人力成本節約25%，材料成材節省21%，工期縮短18%。

　　設備選型

　　1水泵機組

　　根據工程項目中對消防給水系統的設計流量和所需消防供水壓力的要求確定消防水泵的型號。水泵為一用一備，零流量時的壓力不應超過系統設計壓力的140%;當系統流量為水泵額定流量的150%時，壓力不應低于額定壓力的65%。

　　2消防水箱

　　根據工程項目中各單個消防給水系統的消防設計流量和火災持續時間計算出各單個消防給水系統所需的滅火用水量。當工程項目由多個消防給水系統組成時，其一次火災總的滅火用水量是各單個系統滅火用水量之和。由此確定消防水箱的有效容積，而消防水箱的尺寸則可依據水箱容積，并結合現場實際情況而定。

　　3泵房

　　房主要通道寬度不宜小于1.2m，電氣控制柜前通道寬度不宜小于1.5m;泵房頂部設置2m×2m檢修口，至少應高出地面200mm，檢修口頂部加滑軌式頂蓋，方便啟閉;泵房?jī)?nèi)設置便于進出的扶梯;泵房頂部設置通風管，高度至少應高出地面1.5m。

　　具體的實施方式

　　附圖說明

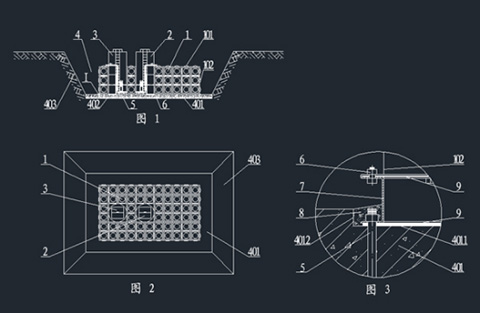

　　附圖1為銘星埋地式箱泵一體化供水設備的主視結構示意圖;

　　附圖2為銘星埋地式箱泵一體化供水設備的俯視圖結構示意圖;

　　附圖3為附圖1中I部分結構移出放大圖。

　　在附圖1、2、3中：1不銹鋼水箱、101頂板、102側板、2噴淋泵房、3消火栓泵房、4地坑、401鋼筋混凝土整板基礎、4011凹入矩形平面、4012凹入矩形側面、402砂石墊層、403側壁基礎、5預埋螺栓、6連接螺栓、7槽鋼型材、8橡膠密封膠、9密封條。

　　具體實施方式，下面結合附圖對銘星埋地式箱泵一體化供水設備作進一步解釋說明：

　　如附圖1、2、3所示，不銹鋼水箱1由頂板101和側板102組成;地坑4由側壁基礎402和底部的鋼筋混凝土整板基礎401以及置于鋼筋混凝土整板基礎401下部的砂石墊層402構成;消火栓泵房3和噴淋泵房2通過預埋在鋼筋混凝土整板基礎中的預埋螺栓5緊固在鋼筋混凝土整板基礎401之上，并置于不銹鋼水箱1內;槽鋼型材7的上面通過連接螺栓6連接在不銹鋼水箱1四壁側板102的底面，且在兩者之間設有橡膠密封條9;鋼筋混凝土整板基礎401上設有一塊凹入的矩形平面4011，其長大于不銹鋼水箱1長度，其寬大于不銹鋼水箱1寬度;槽鋼型材7的下面通過預埋螺栓5緊固在鋼筋混凝土整板基礎凹入矩形平面4011之上，且在兩者之間設有橡膠密封條9;鋼筋混凝土整板基礎401上的凹入矩形平面4011與凹入矩形側面4012和槽鋼型材7之間填充有密封膠8，且密封膠8為硅銅密封膠或硅鋼結構膠;槽鋼型材7下面與鋼筋混凝土整板基礎401上的凹入矩形平面4011之間連接的預埋螺栓5上端淹埋在密封膠8內。

　　新構思采用鋼筋混凝土整板基礎401代替不銹鋼水箱1的底板，不但節約了底板材料，去除了底板的安裝環節，且避免了地下水浮力對水箱底板的作用，并消除了箱體底板滲漏，克服了施工工期長的弊端，節約了原材料與人力資源，還增加了底板強度。

　　適用范圍

　　本產品適用于新建、擴建和改建的工業與民用建筑有增壓設施要求的消火栓給水系統、自動噴水滅火系統、水噴霧滅火系統及固定消防炮滅火系統等各類消防給水系統。

　　方案實施要點

　　本公司在多次實踐及試驗與研究的基礎上，對傳統地埋消防水箱進行了重新設計，并探索出一種抗地下水浮力新思路。我們通過取消水箱底板、利用箱體側板與鋼筋混凝土整板基礎連接的結構，不但徹底消除浮力對箱體的作用，而且箱體底板無泄露點，同時安裝方便、工程周期短、節約人力物力。這種技術方案實施有三個要點：

　　一是建立一個完善的箱泵一體化無浮泵站系統，這種系統包括不銹鋼水箱、消火栓泵房、噴淋泵房、槽鋼型材、連接螺栓、地坑和預埋螺栓等各個部份;

　　二是將地坑由側壁基礎和底部的鋼筋混凝土整板基礎以及置于鋼筋混凝土整板基礎下部的砂石墊層構成作為一個整體來考慮;三是將消火栓泵房和噴淋泵房通過預埋在鋼筋混凝土整板基礎中的預埋螺栓緊固在鋼筋混凝土整板基礎之上，并置于不銹鋼水箱內。這種結構設計有幾個明顯特征：一是不銹鋼水箱由頂板和側板組成;二是槽鋼型材上面通過連接螺栓連接在不銹鋼水箱四壁側板的底面，且在兩者之間設有橡膠密封條;

　　三是鋼筋混凝土整板基礎上設有一塊凹入的矩形平面，其長大于不銹鋼水箱長度，其寬大于不銹鋼水箱寬度;三是槽鋼型材下面通過預埋螺栓緊固在鋼筋混凝土整板基礎凹入平面之上，且在兩者之間設有橡膠密封條;四是鋼筋混凝土整板基礎上的凹入平面與凹入側面和槽鋼型材之間填充有密封膠，且密封膠為硅銅密封膠或硅鋼結構膠;五是槽鋼型材下面與鋼筋混凝土整板基礎凹入平面之間連接的預埋螺栓上端淹埋在密封膠內。
