在2015年江蘇給排水年學術交流年會上，江蘇銘星供水設備有限公司技術總監王林泉作了《二次供水分析及研究》學術研討交流，獲得與會人員熱烈掌聲。

王總監從二次供水設備的歷史演繹開始講起，對目前二次供水設備利弊進行入深入闡述，提出破解這些問題的思路與對策。其亮點在于一是給二次供水設備發展提供了新方向；二是指出二次供水設備發展的新思路；三是其積極的探索與努力給二次供水設備的研發給予了新的啟迪。

（附：二次供水分析及研究：生活供水設備已經有幾十年的歷史，從最初的水泵直接加壓到屋頂水箱或水塔再由水箱或水塔再向各用水點供水設備到全數字變頻控制供水設備，經過了補氣式供水設備、隔膜式供水設備、變頻調速供水設備、罐式無負壓供水設備、箱式無負壓供水設備六代產品的革新，每一代產品都有它的適用范圍和利弊。為便于用戶及設計人員正確的選擇，對目前正常使用的二次供水設備的利弊分別進行闡述。）

一、水泵—水箱（水塔）聯合供水

1.水泵從低水位水池取水，加壓后供水到屋頂水箱或水塔，再供應用戶用水。

其主要特點是：低位儲水池有足夠的儲水容量，水泵工作點可在高效區運行，屋頂水箱或水塔有足夠的儲水量，供水壓力受到水箱或水塔設置的高度限制。

2.水箱材質有過多次的改進：磚砌水泥抹面、鋼筋混凝土水泥抹面、玻璃鋼、鍍鋅鋼板、搪瓷鋼板、不銹鋼板、復合不銹鋼板。

3.水泵—水箱（水塔）聯合供水方式的優缺點：

優點：a、水箱有足夠容積，供水可靠；b、水泵在高效區工作時，節能。

缺點：a、水箱存在二次污染；b、頂部樓層用水水壓較低，更不能滿足家用熱水器水壓要求；3、水泵電機啟動電流大；4、噪音大；5、占用屋頂面積大；6、增加屋面自重。

4.適用范圍：一般不選用

水泵---水箱（水塔）聯合供水方式的改變：為改變上述缺點，氣壓供水技術應運而生。

5.最早推出的是補氣式氣壓供水，設置一個氣壓罐，上部是空氣下部是水，利用水不可壓縮，空氣可以壓縮釋放的原理，實現二次加壓供水。出流的水是氣水混合液，需要不斷的補氣；為了減少罐內水中氣體的溶解量，應用隔膜技術將水和氣分開改進成今天仍然在使用的隔膜式氣壓罐。

6.氣壓供水技術的優點：能滿足用水點水壓要求、無二次污染、防止水錘。

7.氣壓供水技術的缺點：a、水泵啟停頻繁 b、啟動電流大 c、要保證供水的可靠性罐體容積大 d、壓力不穩定 e、噪音大。

8.適用范圍：目前在生活供水設備中一般作為夜間或小流量使用和消防使用。

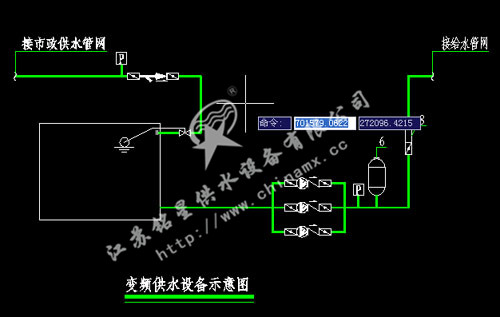

9.氣壓供水的改變：為減少上述缺點變頻調速恒壓供水技術應運而生。

10.能滿足用水點壓力要求

11.機組配用得當有節能效果

12.供水可靠：

1）不受市政自來水管網保護壓力的控制：自來水壓力低于保護壓力1.6kg/cm2時仍然可以向水箱內供水

2）自來水停水可正常供水：即使市政自來水停水也可正常供水1~2小時，減少因自來水壓力低于保護壓力而不能正常供水引起民憤。

13.減輕市政自來水管網高峰供水時的負擔

1）節能效果較差：市政自來水進入水箱壓力隨之消失，正常市政自來水壓力為0.30MPa，保護壓力0.16 Mpa，至少0.16 Mpa的壓力白白浪費了，如果將市政自來水壓力利用起來形成疊壓就達到節能的效果。比如：設計流量Q=32m3/h,設計揚程H=86m一定的條件下，采用變頻調速方式選用水泵的電機功率為15kw,采用疊壓方式86m-15m=71m.選用水泵的電機功率為11kw,兩種電機功率誤差4KW，則浪費4kw/15kw=26.7%能量。另外，水泵大多時段不在高效區段運行，不節能。所以說相對于疊壓供水是不節能的，節能效果是較差的。

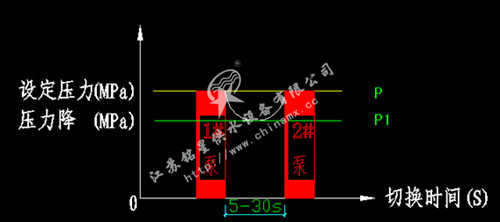

2）連續穩定性差：變頻供水設備采用單變頻控制水泵技術,每臺泵的啟動由共用一臺變頻器，當?shù)谝慌_泵變頻啟動加速運行到50HZ延時5-15S（可調）后程序指令該泵切換到工頻運行，同時指令變頻器啟動第二臺泵啟動，第二臺泵達到設定的壓力需要運行5-30S（可調）的加速時間，故在這第一臺泵切換到第二臺泵達到設定的壓力有5-30S左右的加速時間，造成壓力降到提升的過程，壓力達不到連續性和穩定性。

3）噪音大：噪音主要有：電機及變頻器的冷卻市場上基本采用風冷故產生噪音大于65dB、水箱進水產生的跌水聲、停泵產生的水錘聲。

4）二次污染嚴重：水箱進水量不受系統一天的用水量控制易形成儲水量大于用水量，多余的水超過24小時形成陳水而造成二次污染；

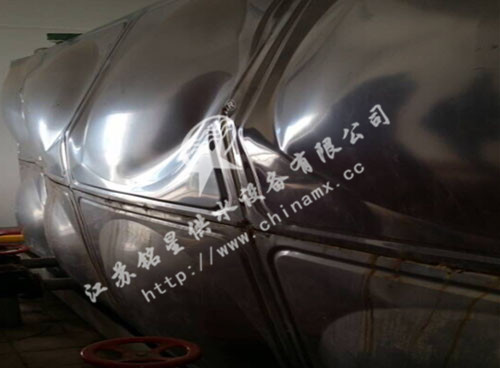

5）水箱易生銹：目前市場上正常使用的是SUS304焊接不銹鋼水箱，因不銹鋼焊接后造成晶間分子結構的改變，原結構是鉻元素在碳元素的外層起到防銹的作用，高溫焊接后碳元素附在鉻元素的表面，而碳是極易氧化的，故而造成目前水箱普遍生銹的主要原因。

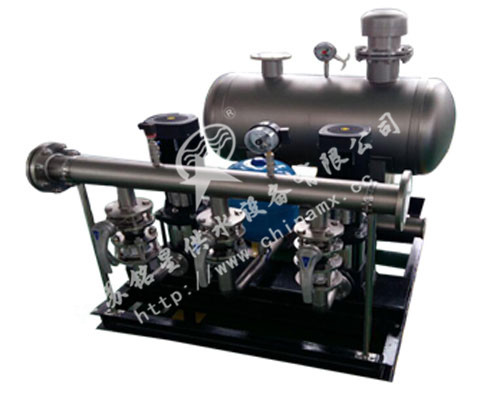

二、罐式疊壓供水的優點

1）節能：能充分利用市政管網的壓力，減少二次加壓水泵的揚程故而減少水泵電機的功率，可節約電能20%以上。

2）衛生：整個二次加壓供水設備采用全封閉結構，不受二次污染，故水質滿足飲用水標準。

3）占用空間小：與變頻供水設備相比可節省水箱占用的空間。

4）安裝方便、維修方便。

三、罐式疊壓供水的缺點：

1.局限性：

受市政自來水管網保護壓力和流量的控制：只能在自來水壓力和流量都滿足的情況之下才能使用。使用不當會造成市政管網局部水壓下降，影響附近用戶正常用水。

2.供水可靠性差：

1）一旦自來水壓力低于保護壓力1.6kg/cm2時設備就不能正常工作，形成有水百姓沒有水生活。

2）自來水停水不能正常供水：市政自來水停水老百姓就沒有水用，很不方便老百姓生活。

3.增加市政設施改造工程量：

隨著中長期用水量的不斷的增加，現有的市政自來水管網的壓力和流量不能滿足高峰供水時的需求，必須對原管網或在原管網中再設置加壓泵站進行改造，需要增加大量的財政投入。若改造不及時還會引起不可避免的民憤。

4.連續穩定性差---水泵切換瞬間有壓力降。

5.適用范圍：市政管網中長期水壓和流量能滿足的條件下。不適用于噪音要求高的場所。

6.罐式疊壓供水技術的改進：為改變局限性、供水可靠性，箱式疊壓供水技術應運而生

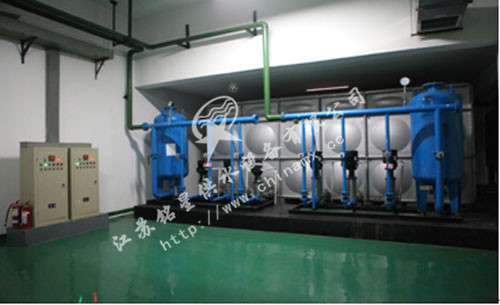

四、箱式疊壓供水技術

1.市政自來水管網水壓水量滿足的條件下水泵直接抽水形成疊壓供水方式，當市政管網停水或水壓低于保護壓力時切換到水箱供水的二次加壓供水方式。是疊壓供水技術和變頻調速供水技術組合。

2.優點：a、沒有局限性供水可靠，不受市政供水管網壓力和流量的控制；b、節能；c、減少市政管網高峰時的供水壓力；d、無需建泵房。

3.缺點：a、不適用于噪音要求高的場所 b、水泵切換瞬間仍然有壓力降 c、水箱儲水量大于一天實際用水量，易造成污染 d、采用焊接不銹鋼水箱易生銹 5、水箱清洗難度大

4.適用范圍：適用于噪音要求不高，壓力允許有瞬間壓力降的二次供水場所

5.箱式疊壓供水技術的改進：為改變上述的缺點超靜音全變頻疊壓供水泵站應運而生。

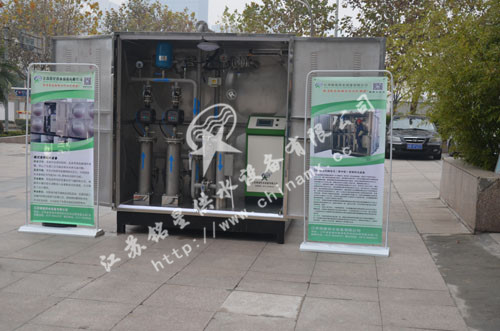

五、超靜音全變頻疊壓供水泵站

1.疊壓供水方式同箱式疊壓供水方式。

2.在箱式疊壓供水技術和罐式疊壓供水技術的基礎上將數字集成變頻控制技術取代單變頻控制技術，每臺泵配置數字集成變頻器既相互獨立又相互聯動的一種革新產品。

3.全變頻控制技術是將變頻器的功能和PLC自動控制功能及機械電器功能融合在一起。所有水泵共享系統運行數據信息，可有效克服工作水泵不在高效區運行的工況出現；若其中一臺水泵出現故障，其它水泵照常工作，備用泵自動投入運行工作并報警。當一號變頻泵電機頻率達到50HZ時接著二號變頻泵啟動頻率上升同時一號變頻泵下降，使兩臺或多臺水泵的運行頻率達到一致，每臺變頻泵之間采用CAN無線傳輸技術，實現等量同步運行。

4.水泵采用美國尤孚管中泵，該水泵采用水冷技術，噪音控制在35dB左右；數字集成變頻器采用美國尤孚水冷變頻器，噪音控制在25dB以下；水箱進水采用減壓網消除跌水聲。

5.優點：

a、克服了水泵切換瞬間壓力降b、在變頻供水的基礎上節能20%左右；c、沒有局限性供水可靠，不受市政供水管網壓力和流量的控制；d、減少市政管網高峰時的供水壓力負擔；e、無需建泵房；f、超低噪音。

6.缺點：a、不銹鋼焊接水箱容易生銹 b、清洗難度大

7.適用范圍：適用于所有二次供水場所

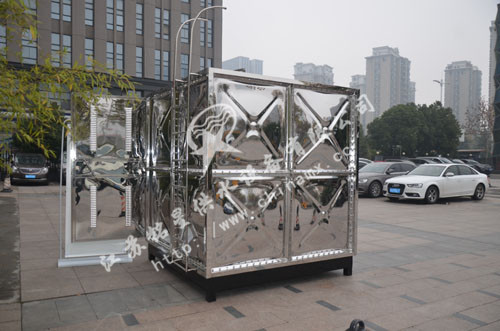

8.不銹鋼水箱的改進----為能徹底克服焊接不銹鋼水箱容易生銹清洗難度大等缺點，一次性模壓拉伸成形無橫縫無拉筋裝配式不銹鋼水箱應運而生。
